TBBAR 多點式風速測管

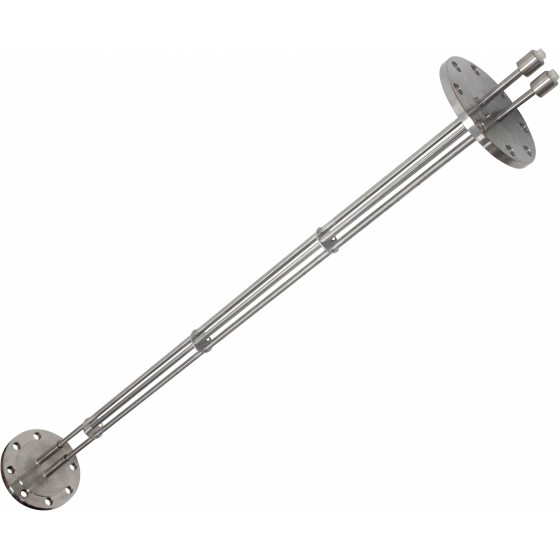

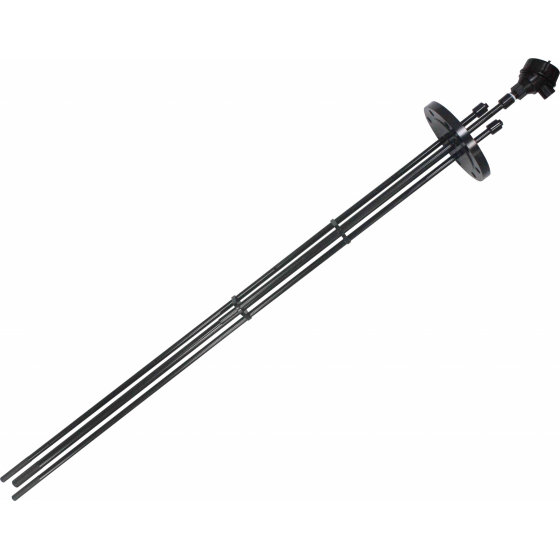

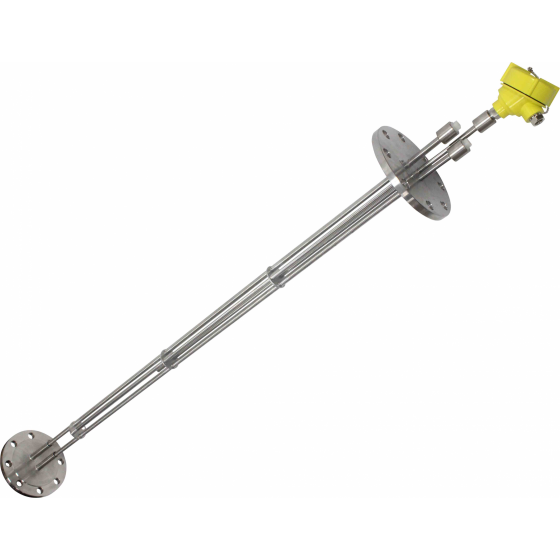

TBBAR 多點式風速測管

TBBAR是採用先進製程所製作的氣體風速採樣裝置，且依據AMCA/ASHRAE標準所設計採樣孔位置。可在安裝的風管上取得最平均且最精確的動/靜壓值，根據氣動學設計的採樣孔獨特的採樣直徑與形狀，讓皮托管即使因為裝置誤差在20度內，仍可讓氣體有效且集中的進入皮托管，測量管體內經外部倒壓管口傳遞至微差壓傳訊器轉為數位或類比訊號到達顯示器。

TBBAR適用安裝於於圓形與矩形管道，依據AMCA/ASHRAE安裝標準規範下，在流體穩定的管道內能取得的氣體差壓採樣值，在測量流速10M/sec以上的風速其準確度可以小於1%誤差。TBBAR在獨特的專利安裝結構上可以實現4000mm以下的全管段風量檢測，堅固耐用穩定精準可靠。

型錄證書：

回上一頁選購

立即詢價

產品詳細介紹

產品性能
精確度	±1%(@1~40m/s)~3%F.S.
測量範圍	1.5~60 m/s
測量介質	-
工作壓力	-
工作溫度	-200~1200℃
產品認證	-

電氣規格
工作電源	-
訊號輸入	-
訊號輸出	-
顯示器	-

機械規格
接續型式尺寸	PT Male、NPT Male、PF(G) Male DIN PN16、DIN PN25、DIN PN40 JIS 5K、JIS 10K、JIS 20K、JIS 40K ANSI 150 lb、ANSI 300 lb、ANSI 600 lb MINI Flange(80 mm)
接液材質	-

環境條件
環境濕度	-
環境溫度	-

產品特色：

產品設計依據(空氣運動和控制協會)AMCA 610 & (美國空調冷凍工程師學會)ASHRAE規範設計製作
提供耐高低溫的金屬材料選購-200~1100℃
提供耐強腐蝕的金屬材料選購或是PTFE的內外塗裝
可依據現場需求選購一體型安裝的溫度與壓力傳訊器，搭配選購的TBMI可以將測量到的體積流量轉換為質量流量
在1.5 M/sec的風速，仍能準確地傳遞(動/靜壓差)
在選購強固型與雙邊法蘭固定的模式，可以安裝在超過4000 mm直徑的風管。(台灣實績)
獨特的PTFE的內外塗裝可以耐腐蝕外，更能避免結晶體附著與管壁
可選購專利型的倒壓逆洗功能清除管內結晶物與殘留水分

應用領域：

給水和排水；水利和水資源
節能監測、節水管理
石油、化工、冶金、礦業
食品、醫藥
有機氣體排放測量
供電、發電
造紙、船體製造行業
流量巡檢、流量追蹤和採集
熱量測量、熱量平衡
酸鹼氣體排放測量
